提取罐系列

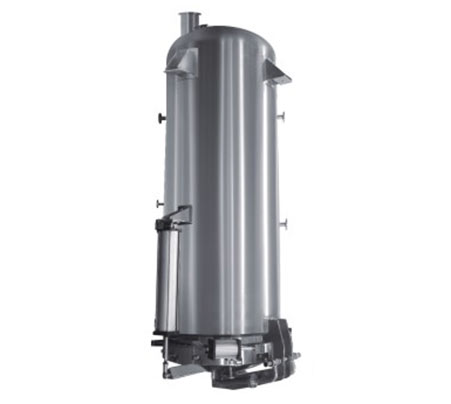

雙氣缸提取罐
產品介紹：
正錐型提取罐(傳統型)
所占建筑空間較小，為提取車間廣泛使用。出渣門上設有底部加熱，使藥材提取更加完全。
磨菇型提取罐
外型上大下小，呈磨菇狀。上大、沸騰緩沖空間大， 不易跑料;下小:藥液受熱傳遞快，加熱時間短，提取效率較高。
直筒型提取罐
外形細長，所占建筑空間較大，對傳熱傳質均為有利，使浸取、加熱時間縮短，提取效率提高，適于醇提、滲漉系統。
倒錐型提取罐
外形上小下大，呈倒錐狀。最突出的特點是出渣非常方便，所占建筑空間較矮。
外形上小下大，呈倒錐狀。最突出的特點是出渣非常方便，所占建筑空間較矮。
雙氣缸提取罐
DTQ型動態提取罐
DTQ型動態提取罐
用途
多功能提取罐是使用液態溶媒將固體物質中某些成分漫出的專用設備。適用于多種植物的根，莖、葉、花、果實、種子及動物的大腦、骨骼、臟器和天然礦物類物質的有效成分的提取。滿足水和乙醇、乙醚等多種有機溶劑的生產要求。能滿足加壓提取、常壓提取、減壓提取等多種提取工藝要求及高溫、常溫、低溫等多種生產條件的變化。在制藥、食品、飲料、保健品及原料藥生產中得到廣泛應用。
技術特性
1、氣動控制自鎖型排渣門不僅無泄漏、而且保證在突然斷電或停氣情況下門不會自動打開、使用安全可靠。
2、特殊設計的反沖裝置，不僅能夠克服提取罐內的物料沉積現象，提高漫出速率，而且使用罐內各部分的溫度-致，保證提取效果。
3、特別改進的側出料結構，不僅加快了出料速率，而且解決了花類藥材出料易堵塞的難題、 同時易裝卸、易清洗。
4、除沫器不僅能夠有效防止“泛沫"現象導致的冷凝器堵塞，而且易清洗，操作輕松方便。
5、新型的油水分離裝置,不僅可以收集輕油，而且還可收集重油，操作直觀、方便。
6、分段式加熱方式，不僅完全滿足提取工藝中的“文、武火”要求，而且能夠有效保證提取過程中的亞沸狀態。
結構
常用的結構形式有:正錐型提取罐(傳統型)、直通型提取罐、蘑菇型提取罐、倒錐型提取罐等形式。
設備成套供應包括:除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制柜等附件。
| 型號 | TQ-0.5 | TQ-1 | TQ-2 | TQ-3 | TQ-4 | TQ-6 | TQ-8 | TQ-10 |
| 容積（L） | 600 | 1200 | 2300 | 3200 | 4300 | 6300 | 8500 | 11000 |
| 罐內設計壓力(Mpa) | 無 | 0.09 | 無 | |||||
| 夾層設計壓力(Mpa) | 無 | 0.3 | 無 | |||||
| 加料口直徑 | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
| 加熱面積(m²) | 2.4 | 3 | 4.7 | 6.8 | 8 | 10 | 12 | 12 |
| 冷凝面積(m²) | 3 | 4 | 5.4 | 7 | 10 | 12 | 15 | 18 |
| 冷卻面積(m²) | 1 | 2.2 | 3 | |||||
| 過濾面積(m²) | 0.25 | 0.3 | ||||||
| 排渣口直徑 | 600 | 800 | 1000 | 1200 | 1400 | 1500 | 1600 | |
| 耗汽（kg/h） | 235 | 285 | 346 | 570 | 660 | 718 | 903 | 1140 |
| 耗水(T/) | 1.8 | 2.1 | 2.5 | 4.2 | 4.5 | 5.5 | 6.7 | 6.7 |
| 加熱氣管口 | 32 | 40 | 50 | |||||
| 排氣管口 | 100 | 125 | 150 | |||||
| 冷卻水管口 | 40 | 50 | 65 | 70 | ||||
| 電動機功率(KW) | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | ||
| 攪拌轉速(r/min) | 36 | |||||||
